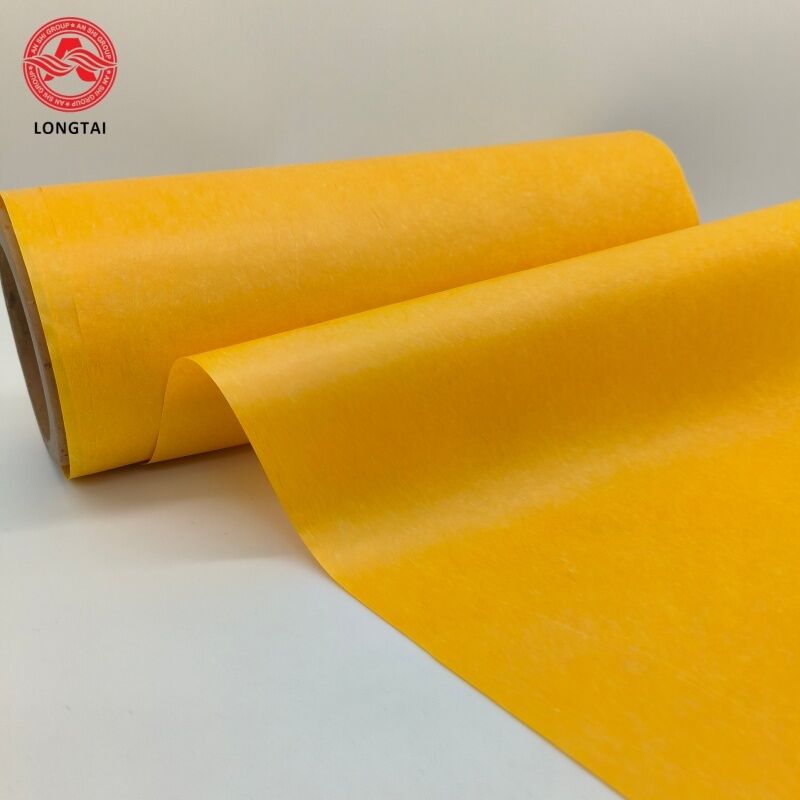

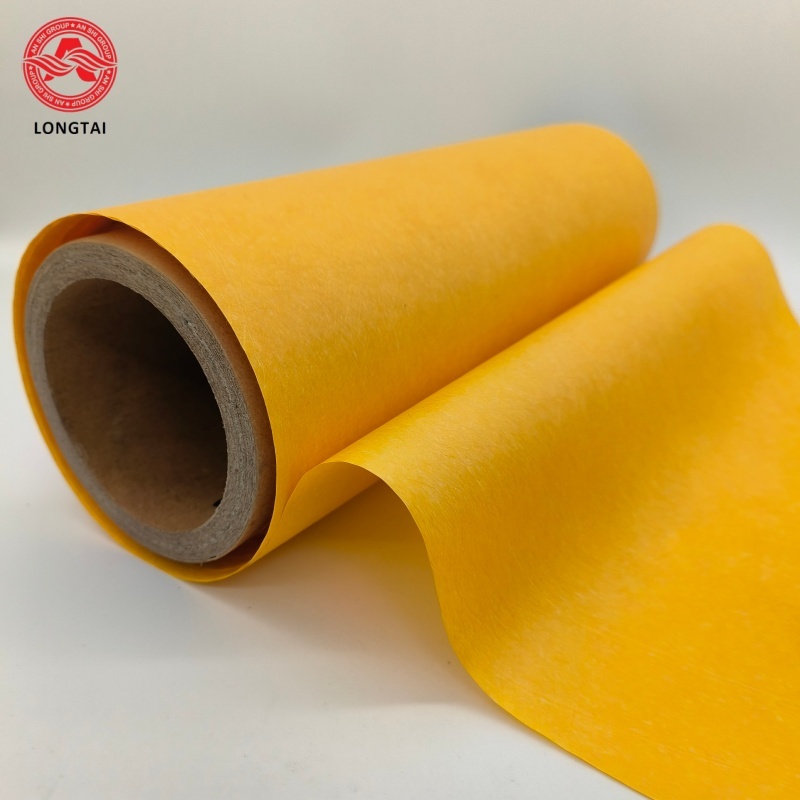

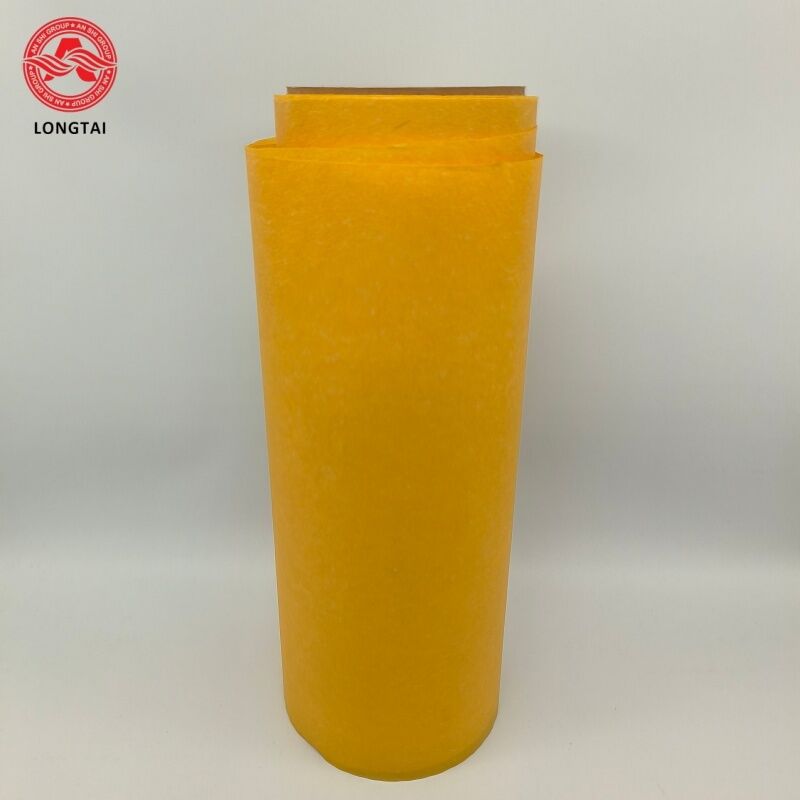

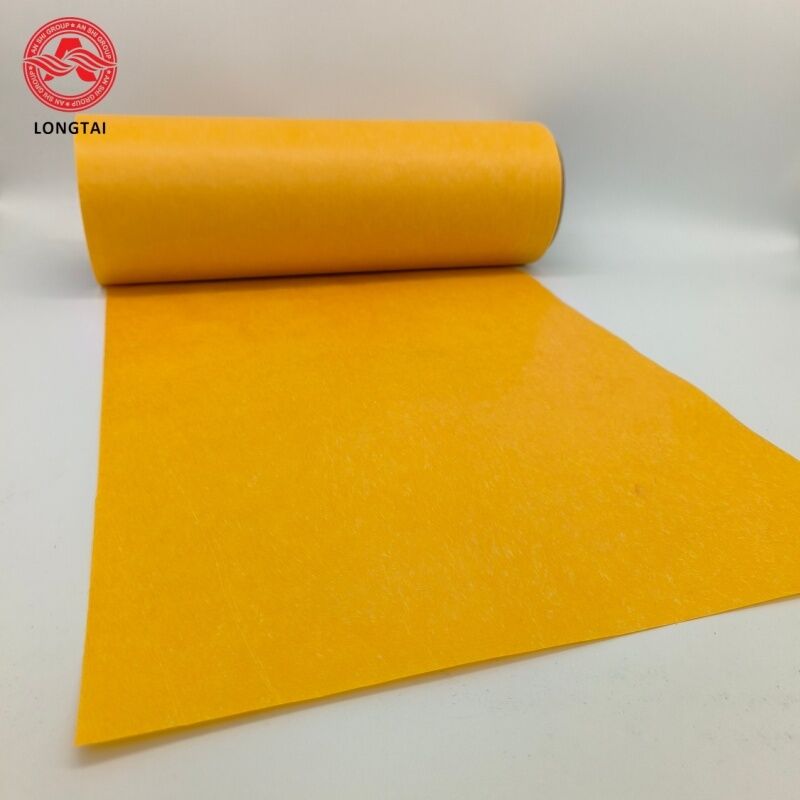

280℃ हीट प्रतिरोधी पॉलीमाइड पेपर, मोटर स्टेटर के लिए विश्वसनीय इंटर-फेज और इंटर-टर्न इन्सुलेशन

यह उच्च-प्रदर्शन पॉलीमाइड इंसुलेटिंग पेपर विशेष रूप से शुष्क-प्रकार और तेल-डूबे हुए उच्च तापमान ट्रांसफार्मर के घुमावदार इन्सुलेशन के लिए विकसित किया गया है। यह 210 ℃ से 280 ℃ पर दीर्घकालिक निरंतर संचालन का समर्थन करता है, जो पारंपरिक क्लास एच (180 ℃) इन्सुलेशन सामग्री की गर्मी प्रतिरोध सीमा से कहीं अधिक है, जिसे अल्ट्रा-उच्च गर्मी प्रतिरोधी क्लास सी इंसुलेटिंग सब्सट्रेट के रूप में वर्गीकृत किया गया है।

उच्च शुद्धता वाले पॉलीमाइड फाइबर बनाने की तकनीक के साथ निर्मित, यह बेहतर विद्युत इन्सुलेशन, यांत्रिक शक्ति और थर्मल स्थिरता को एकीकृत करता है। यह उच्च तापमान के तहत ढांकता हुआ क्षीणन, आयामी संकोचन और खराब तेल उम्र बढ़ने के प्रतिरोध जैसे पारंपरिक अरिमिड पेपर के दोषों को दूर करता है, जो उच्च-अंत बिजली ट्रांसफार्मर में हॉट-स्पॉट जोन की इन्सुलेशन मांगों से पूरी तरह मेल खाता है।

• मोटाई रेंज: 0.06 मिमी ~ 0.3 मिमी, कस्टम स्लिटिंग चौड़ाई उपलब्ध है
• ढांकता हुआ ताकत: ≥15kV, निरंतर उच्च तापमान के तहत स्थिर इन्सुलेशन प्रदर्शन
• यांत्रिक संपत्ति: अनुदैर्ध्य तन्यता ताकत ≥160MPa, आंसू शक्ति >4kN/m, बिना दरार के स्वचालित वाइंडिंग के लिए लचीला
• थर्मल सहनशक्ति: दीर्घकालिक सेवा तापमान 210℃-280℃, लगातार उच्च गर्मी के तहत कोई नरमी, सिकुड़न या विषाक्त अस्थिरता नहीं
• रासायनिक प्रतिरोध: ट्रांसफार्मर इन्सुलेटिंग तेल, संसेचन वार्निश, एसिड और क्षार सॉल्वैंट्स के लिए निष्क्रियता, लंबे समय तक विसर्जन के बाद कोई चूर्णीकरण या गिरावट नहीं

• अल्ट्रा-उच्च गर्मी प्रतिरोध: 210-280 ℃ पर स्थिर दीर्घकालिक सेवा, ट्रांसफार्मर अधिभार के दौरान तात्कालिक ओवरहीटिंग प्रभाव के लिए प्रतिरोधी, उपकरण सेवा जीवन को काफी बढ़ाता है
• विश्वसनीय ढांकता हुआ प्रदर्शन: उच्च तापमान, उच्च आवृत्ति और तेल विसर्जन के तहत मामूली ब्रेकडाउन वोल्टेज ड्रॉप, अंतरिक्ष चार्ज संचय और आंशिक निर्वहन को रोकना
• उत्कृष्ट यांत्रिक क्रूरता: उच्च तन्यता और आंसू प्रतिरोध, कॉइल रैपिंग के लिए अच्छा लचीलापन और बिना किसी क्षति के इंटरलेयर अस्तर
• कम थर्मल संकोचन: विस्तृत तापमान सीमा के तहत स्थिर आयाम, घुमावदार इन्सुलेशन संरचना को सुरक्षित करने के लिए लंबे समय तक उच्च तापमान संचालन के बाद कोई विरूपण नहीं
• ज्वाला मंदक और पर्यावरण के अनुकूल: उच्च तापमान पर स्व-बुझाने वाला, हलोजन मुक्त और शून्य हानिकारक गैस उत्सर्जन, शुष्क प्रकार के ट्रांसफार्मर के लिए अग्नि सुरक्षा मानकों का अनुपालन

पॉलीमाइड इंसुलेटिंग पेपर स्टेटर के लिए लचीले इनर-स्लॉट लाइनर इंसुलेशन, इंटर-टर्न इंसुलेशन और इंटर-फेज सेपरेटर के रूप में कार्य करता है।

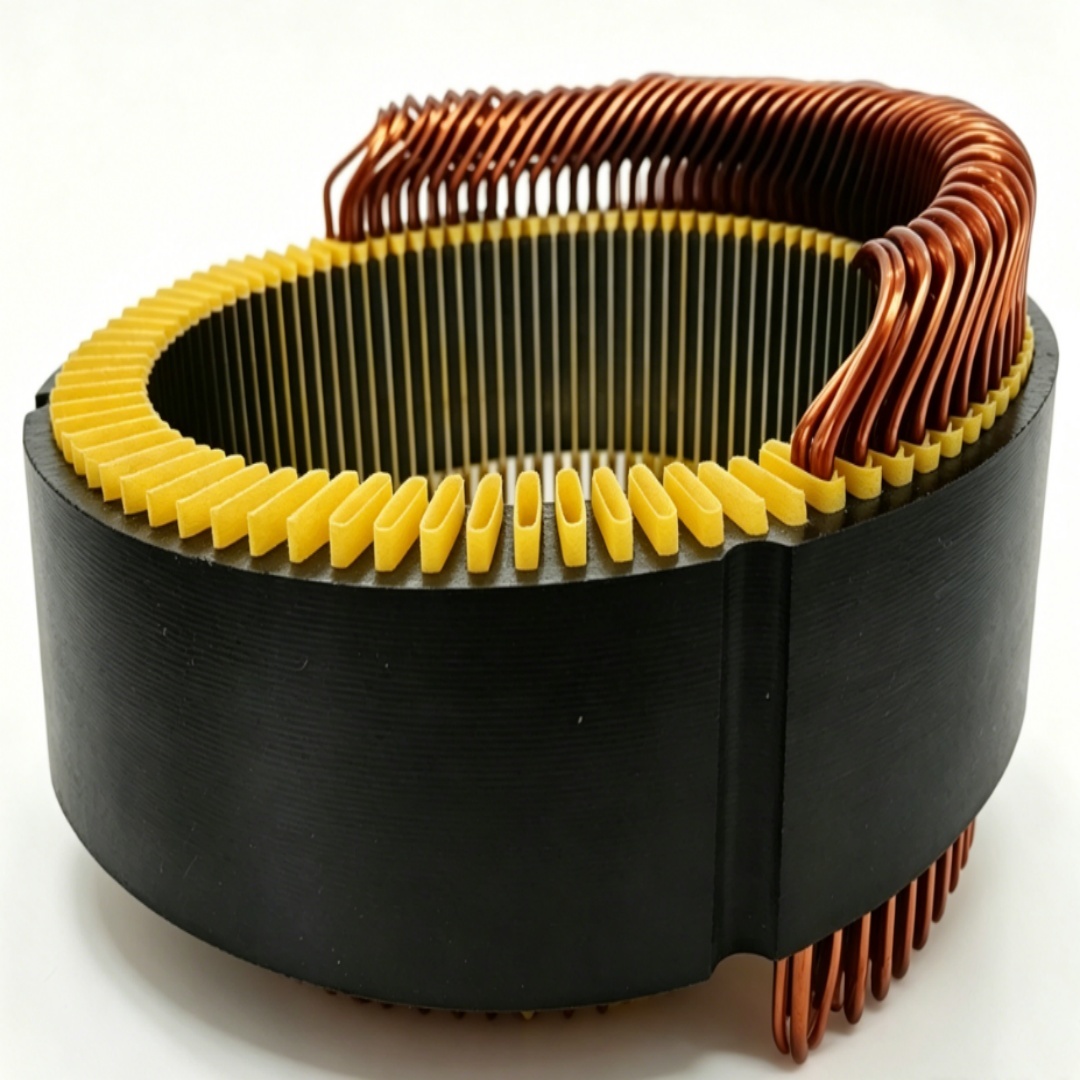

यह वाइंडिंग कंडक्टर और स्टेटर कोर (आपके हेयरपिन फ्लैट वायर स्टेटर में दिखाया गया ऑफ-व्हाइट मोल्डेड इन्सुलेशन घटक) के बीच प्राथमिक ग्राउंड इन्सुलेशन के रूप में कार्य करता है।

1. स्लॉट इन्सुलेशन (कोर एप्लीकेशन)

   सिलिकॉन स्टील स्टेटर कोर और कॉपर वाइंडिंग्स की भीतरी दीवार के बीच स्थित, यह ग्राउंड ब्रेकडाउन शॉर्ट सर्किट को रोकने के लिए वाइंडिंग कंडक्टरों से प्रवाहकीय कोर लेमिनेशन को विद्युत रूप से अलग करता है। इसकी लचीली संपत्ति स्टेटर स्लॉट के अनियमित समोच्च के साथ पूर्ण अनुरूपता की अनुमति देती है, जिससे यह हेयरपिन फ्लैट वायर मोटर्स के लिए एक अनिवार्य सामग्री बन जाती है।

2. अंतर-चरण इन्सुलेशन

   विभिन्न विद्युत चरणों के कंडक्टरों के बीच संपर्क शॉर्ट-सर्किट से बचने के लिए तीन-चरण तांबे की वाइंडिंग्स के बीच सैंडविच किया गया।

3. एंड लाइनर कुशन

   लचीले बफर मैट को कंपन को अवशोषित करने और तांबे के तार के तेज किनारों को खरोंचने और तार तामचीनी इन्सुलेशन फिल्म को नुकसान पहुंचाने से रोकने के लिए घुमावदार ओवरहैंग के नीचे रखा गया है।

कोर फ़ंक्शन: प्रवाहकीय सर्किट को अलग करने के लिए लचीला अनुरूप इन्सुलेशन बाधा, संकीर्ण, मोड़ने योग्य स्लॉट गुहाओं के लिए तैयार किया गया।
